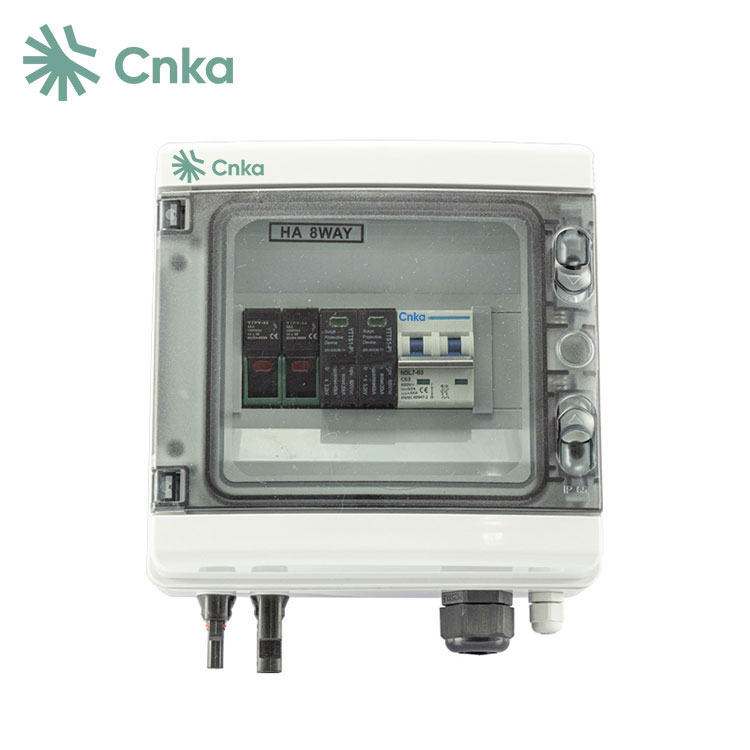

A Box slučovače PVje klíčovou součástí solárních fotovoltaických systémů, centralizuje několik řetězců solárních panelů do jednoho výstupu, což zjednodušuje správu systému a zvyšuje provozní bezpečnost. Tento článek se ponoří do technické struktury, klíčových parametrů, instalačních pokynů a praktických aplikací FV slučovacích boxů. Jeho cílem je poskytnout inženýrům, systémovým návrhářům a projektovým manažerům jasnou představu o efektivní optimalizaci solárních energetických systémů při minimalizaci rizik a úsilí o údržbu.
Box slučovače PV funguje jako centralizovaný rozbočovač ve fotovoltaických systémech, který kombinuje několik řetězců solárních panelů do jednoho výstupu pro připojení ke střídači. Integrací pojistek, přepěťových ochran a možností monitorování zajišťuje provozní bezpečnost, snižuje složitost kabeláže a umožňuje efektivní odstraňování problémů. Hraje klíčovou roli v komerčních i užitkových solárních projektech, vyrovnává výkon systému a chrání před elektrickými poruchami.
Moderní PV slučovací boxy jsou navrženy pro dlouhou životnost, s kryty s krytím IP, které chrání vnitřní součásti před riziky prostředí, jako je prach, vlhkost a vystavení UV záření. Jsou kompatibilní s různými konfiguracemi řetězců a podporují škálovatelné solární instalace.
Typický PV Combiner Box obsahuje následující klíčové komponenty, z nichž každá slouží specifické funkci pro zachování elektrické integrity a spolehlivosti systému:
Konstrukční uspořádání je navrženo tak, aby usnadnilo odvod tepla, minimalizovalo elektrické ztráty a zajistilo snadnou údržbu. Správná vzdálenost mezi komponenty zabraňuje přehřátí a umožňuje bezpečnou výměnu pojistek nebo přepěťových zařízení bez narušení provozu systému.
Pochopení technických parametrů PV Combiner Boxu je zásadní pro návrh systému a bezpečnost. Následující tabulka shrnuje typické specifikace:
| Parametr | Rozsah specifikace |
|---|---|
| Počet strun | 4–24 |
| Maximální vstupní napětí | 1000V–1500V DC |
| Jmenovitý proud | 10A–63A na strunu |
| Ochrana proti přepětí | 20 kA–40 kA |
| Hodnocení krytí | IP65–IP66 |
| Provozní teplota | -25°C až +60°C |
| Materiál | Hliník/nerezová ocel s práškovým nástřikem |
Tyto parametry zajišťují spolehlivý provoz v různých klimatických podmínkách a umožňují bezpečnou integraci do komerčních a užitkových solárních systémů.
FV kombinační boxy jsou široce používány v různých solárních instalacích, z nichž každá má specifické požadavky na integraci:
Jejich modulární design a flexibilní konfigurace vstupů je činí přizpůsobitelnými různým topologiím systému, snižuje celkovou kabeláž a zjednodušuje monitorování a detekci poruch.
Správná instalace PV Combiner Boxu je zásadní pro bezpečnost a výkon systému. Mezi hlavní úvahy patří:
Dodržování těchto osvědčených postupů zajišťuje dlouhodobou spolehlivost, snižuje prostoje a zvyšuje bezpečnost ve vysoce výkonných solárních systémech.
Otázka: Kolik řetězců může PV Combiner Box obvykle podporovat?
A: Standardní PV slučovací boxy podporují 4 až 24 řetězců, v závislosti na specifikacích modelu. Vyšší čísla řetězců jsou k dispozici pro projekty užitkového rozsahu s většími poli.
Otázka: Jaké ochrany jsou integrovány do PV Combiner Boxu?
Odpověď: FV slučovače obsahují pojistky nebo jističe na úrovni stringů, přepěťová ochranná zařízení a uzemňovací rozhraní pro ochranu proti nadproudu, napěťovým špičkám a potenciálním elektrickým poruchám.
Otázka: Lze PV Combiner Box instalovat venku?
A: Ano. Většina modelů je uzavřena v krytech s krytím IP65–IP66, které poskytují ochranu proti prachu a vodě vhodnou pro venkovní prostředí a extrémní povětrnostní podmínky.
FV slučovače jsou nezbytné pro efektivní a bezpečný provoz solárního energetického systému, centralizují více řetězců a poskytují kritickou ochranu a monitorovací schopnosti. Správná konstrukce, instalace a výběr parametrů zajišťuje dlouhodobou spolehlivost a optimalizovaný energetický výkon.
CNKAnabízí širokou škálu fotovoltaických slučovacích boxů navržených pro komerční solární projekty a solární projekty v užitkovém měřítku, které kombinují odolné materiály, flexibilní konfigurace a integrované bezpečnostní prvky. Chcete-li získat další informace nebo projednat systémové požadavky,kontaktujte nászískat personalizované poradenství a podporu pro vaše solární zařízení.
